某同学利用如图甲所示的电路测量定值电阻R0的电功率，已知电源电压为6V，电流表有0~0.6A和0~3A两个量程，电压表有0~3V和0~15V两个量程，滑动变阻器的铭牌上标有1A，20Ω字样。(1)连接... 显示全部

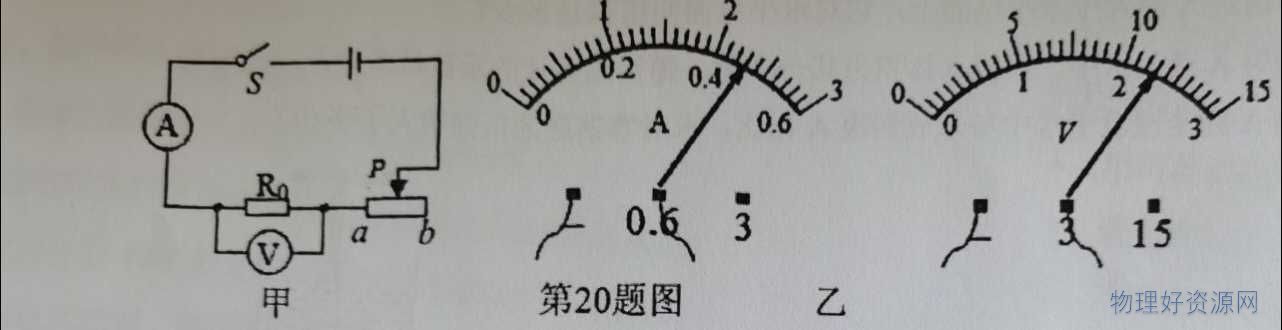

某同学利用如图甲所示的电路测量定值电阻R0的电功率，已知电源电压为6V，电流表有0~0.6A和0~3A两个量程，电压表有0~3V和0~15V两个量程，滑动变阻器的铭牌上标有“1A，20Ω”字样。
(1)连接电路时，滑动变阻器的滑片P应处于_____端（选填“a”或“b”）。
(2)闭合开关，调节滑动变阻器，电流表和电压表的示数如图乙所示，则此时电阻R0的电功率为_____W。

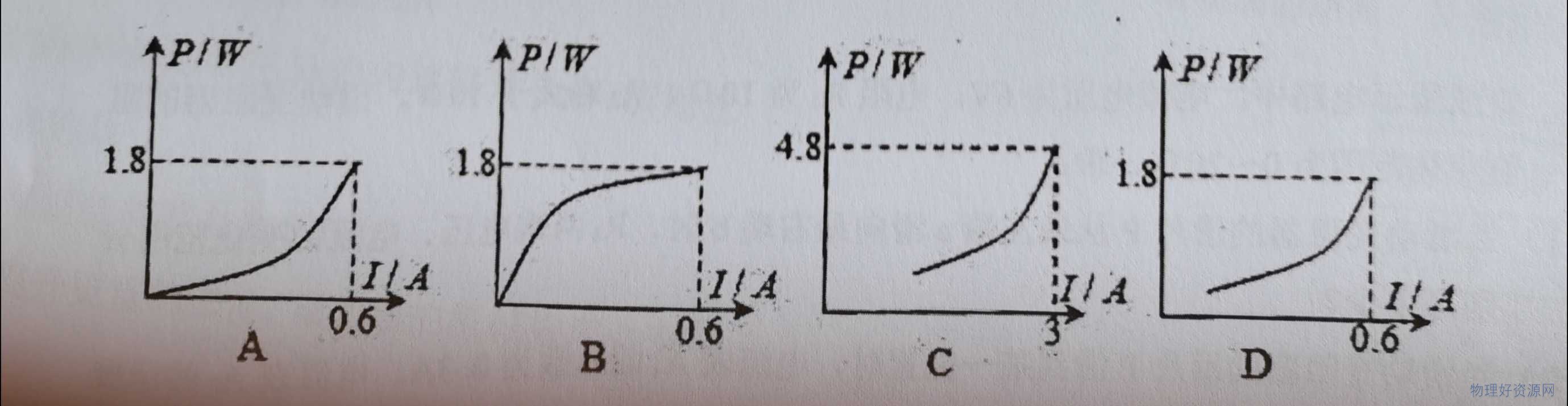

(3)小明发现，闭合开关后，移动滑片P，电流表和电压表的指针能同时达到满刻度线，则该实验中R0的电功率与电流的关系图像可能是_____。
解析：
（1）为使其接入电路的电阻应移至b端；
（2）其电表示数分别为：O.46A和2.3V。故其功率为
P=UI=2.3V×0.46A
=1.058W
（3）同时达最大值，则其最大功率为
P'=U'I'=3V×0.6A=1.8W
且其功率为电流的关系为：
P=I^2R
即为二次函数，同时，电阻最大时，电流、电压均不为零。因此选项D正确。
答案：
（1）b
（2）1.058
（3）D
